綜述
"FC..."系列燃氣燃燒器專為焚燒各種工業系統產生的氣體而開發，這些氣體在排放到大氣之前需要進行焚燒處理。燃燒器可以燒天然氣、液化石油氣、貧煤氣（根據要求）。
燃燒器采用電極點火，可自動或半自動運行。
燃燒器熱出力范圍從8.790 kW (7.500.000 kcal/h)至12 kW (10.000 kcal/h)。
燃料可以經燃燒器噴嘴噴入，如果被處理的氣體中包含可燃的混合氣，則燃料可以直接與被處理的氣體混合燃燒。
被處理廢氣的溫度范圍可從環境溫度至1.050 °C，而出口溫度可達1.600 °C。
為了獲得最佳效率，通過燃燒器錐體的廢氣速度必須在10 m/s 至20 m/s之間。
當被處理廢氣中氧含量大于18%時，可以使用該燃燒器。但在任何情況下都可以通過加入來自大氣中的清潔空氣來提高廢氣的含氧量。
點火電極安裝在燃料噴槍上，為了便于維護，可以從總成的背面抽出。安裝板上配有一個觀察窗，可以選裝紫外火焰檢測器，壓力測試開關和冷卻空氣連接點。
由于燃燒器總成采用鎳鉻合金制成，因此具有極強的抗熱和抗化學腐蝕能力。
特點
? 采用電極直接進行電子點火，或由整合在燃燒器內的點火槍進行間接點火。
? 由紫外火焰檢測器檢測火焰。
? 燃料槍適用于天然氣、液化石油氣，其它氣體燃料請咨詢。
應用
? 需要二次燃燒和/或廢氣焚燒的所有應用和各種工業系統。
? 陶瓷: 霧化器的二次燃燒。
? 冶金: 熱處理產生的煙氣的焚燒。
? 表面處理:上釉或溶劑蒸發產生的煙氣的焚燒。
? 環保領域：各種廢氣的集中處理。
外形尺寸
|
型號 |
kW |
Mcal/h |
A |
B |
?C |
D |
E |
F |
G |
H |
?L |
?M |
?N |
P |
?Q |
?R |
S |
?T |
|
FC 1 |
12 ÷ 110 |
10 ÷ 100 |
200 |
615 |
158 |
200 |
285 |
130 |
150 |
6 |
508 |
1" |
400 |
685 |
63,5 |
450 |
16 |
14 |
|
FC 2 |
15 ÷ 230 |
13 ÷ 195 |
245 |
660 |
201 |
200 |
290 |
170 |
195 |
6 |
560 |
1"1/2 |
450 |
735 |
76,2 |
510 |
16 |
14 |
|
FC 3 |
15 ÷ 350 |
13 ÷ 300 |
245 |
765 |
304 |
250 |
295 |
220 |
195 |
8 |
610 |
1"1/2 |
500 |
790 |
88,9 |
560 |
16 |
14 |
|
FC 4 |
28 ÷ 580 |
24 ÷ 500 |
245 |
843 |
330 |
250 |
343 |
250 |
195 |
8 |
660 |
1"1/2 |
520 |
838 |
88,9 |
600 |
16 |
18 |
|
FC 5 |
44 ÷ 870 |
38 ÷ 750 |
275 |
928 |
356 |
250 |
413 |
265 |
225 |
8 |
712 |
2" |
572 |
938 |
88,8 |
652 |
20 |
18 |
|
FC 6 |
50 ÷ 1.170 |
43 ÷ 1.000 |
300 |
1026 |
386 |
300 |
430 |
296 |
250 |
8 |
762 |
DN65 |
622 |
1030 |
88,8 |
702 |
20 |
18 |
|
FC 7 |
70 ÷ 1.460 |
60 ÷ 1.500 |
350 |
1005 |
436 |
300 |
380 |
325 |
250 |
8 |
812 |
DN65 |
672 |
1030 |
101,6 |
752 |
20 |
18 |
|
FC 8 |
90 ÷ 1.750 |
77 ÷ 1.750 |
380 |
1130 |
520 |
300 |
460 |
370 |
280 |
8 |
864 |
DN80 |
724 |
1140 |
101,6 |
804 |
24 |
18 |
|
FC 9 |
120 ÷ 2.340 |
103 ÷ 2.010 |
400 |
1220 |
570 |
300 |
500 |
420 |
300 |
8 |
914 |
DN80 |
774 |
1200 |
101,6 |
854 |
24 |
18 |
|
FC 10 |
150 ÷ 2.930 |
129 ÷ 2.520 |
400 |
1280 |
624 |
300 |
500 |
480 |
300 |
10 |
1016 |
DN100 |
876 |
1200 |
114,3 |
956 |
24 |
18 |
|
FC 11 |
200 ÷ 3.810 |
172 ÷ 3.270 |
400 |
1300 |
720 |
300 |
500 |
500 |
300 |
10 |
1118 |
DN100 |
978 |
1200 |
141,3 |
1058 |
28 |
18 |
|
FC 12 |
230 ÷ 4.690 |
198 ÷ 4.030 |
400 |
1400 |
820 |
300 |
580 |
520 |
300 |
12 |
1220 |
DN100 |
1080 |
1280 |
141,3 |
1160 |
28 |
18 |
|
FC 13 |
250 ÷ 5.860 |
215 ÷ 5.000 |
400 |
1510 |
910 |
300 |
640 |
570 |
300 |
12 |
1250 |
DN100 |
1110 |
1340 |
141,3 |
1190 |
28 |
18 |
|
技術參數
|

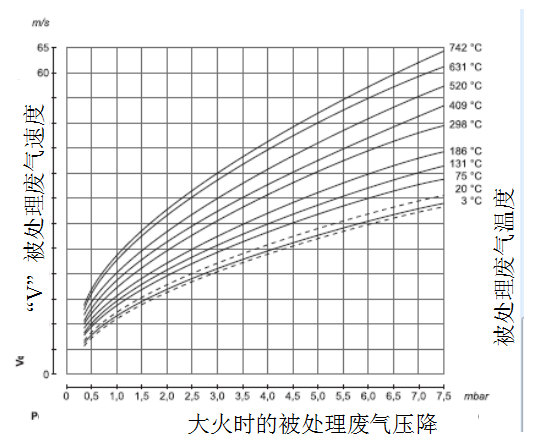

被處理廢氣速度 / 壓降圖表
|
上述性能數據是指在它們最大功率情況下的數據。所示壓力僅作參考。燃氣壓力參見甲烷氣體。
*火焰長度用被處理廢氣流速來調節，這些數據是指20 m/s 速度下的數據。
性能數據和尺寸僅作參考。
